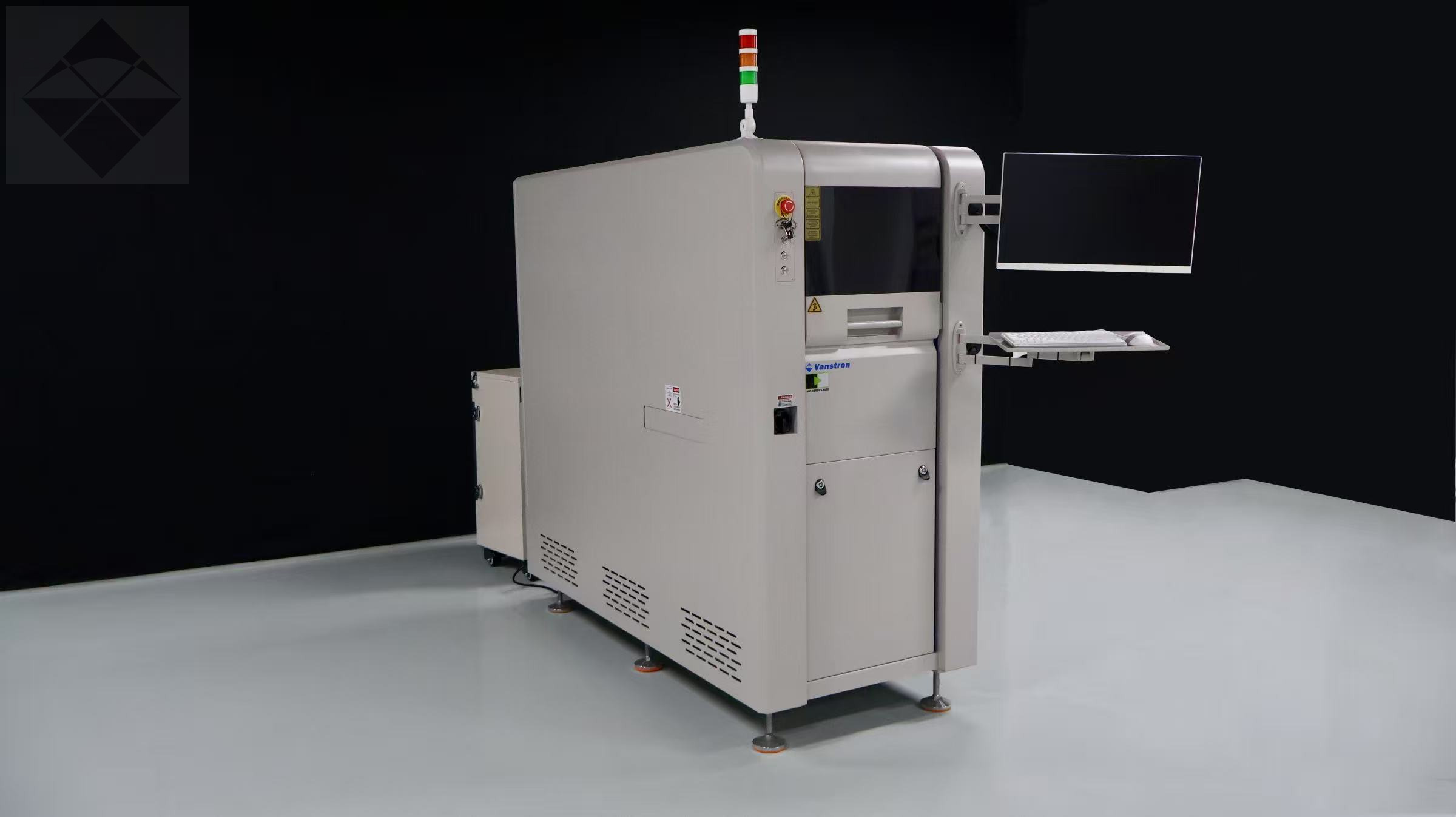

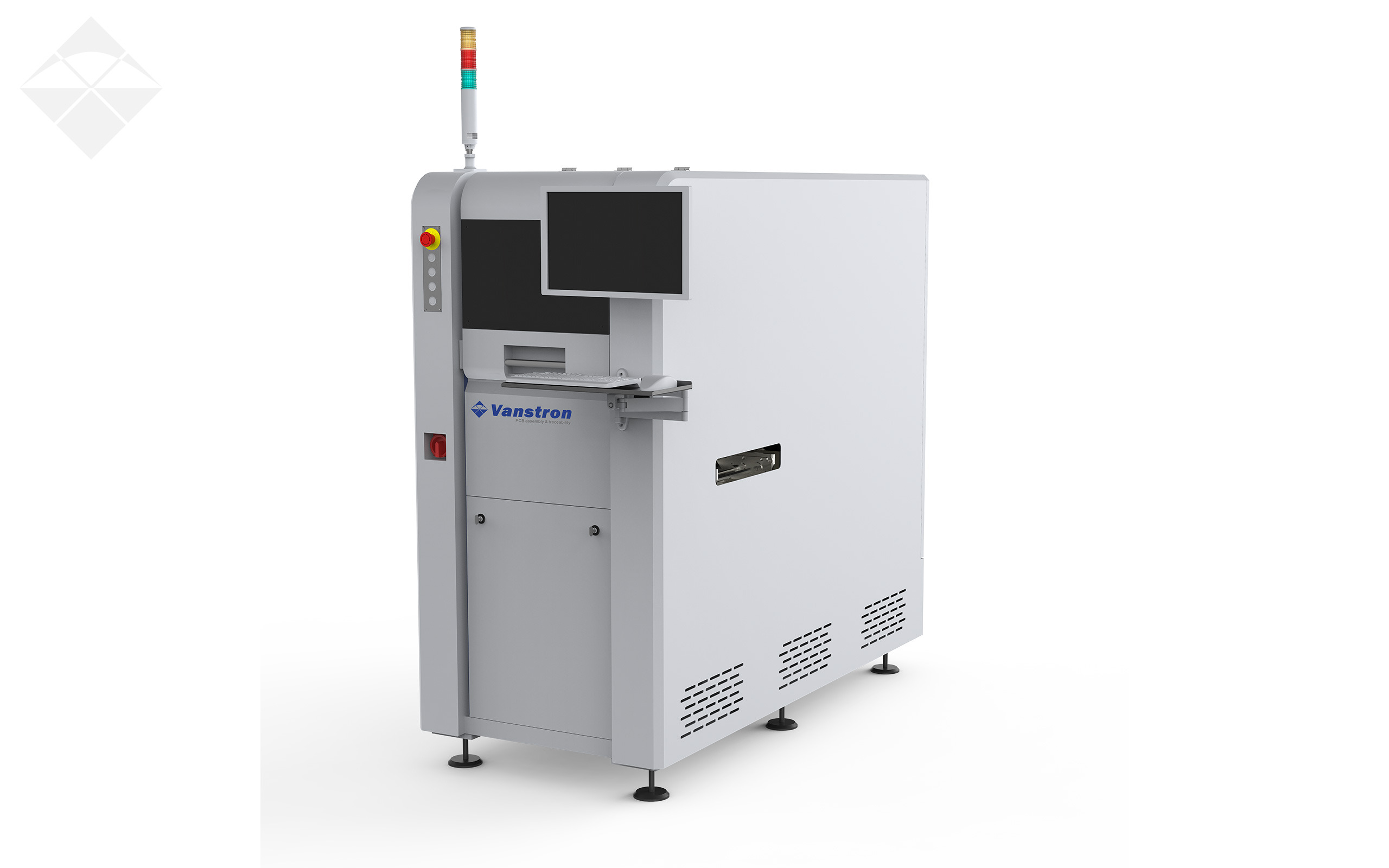

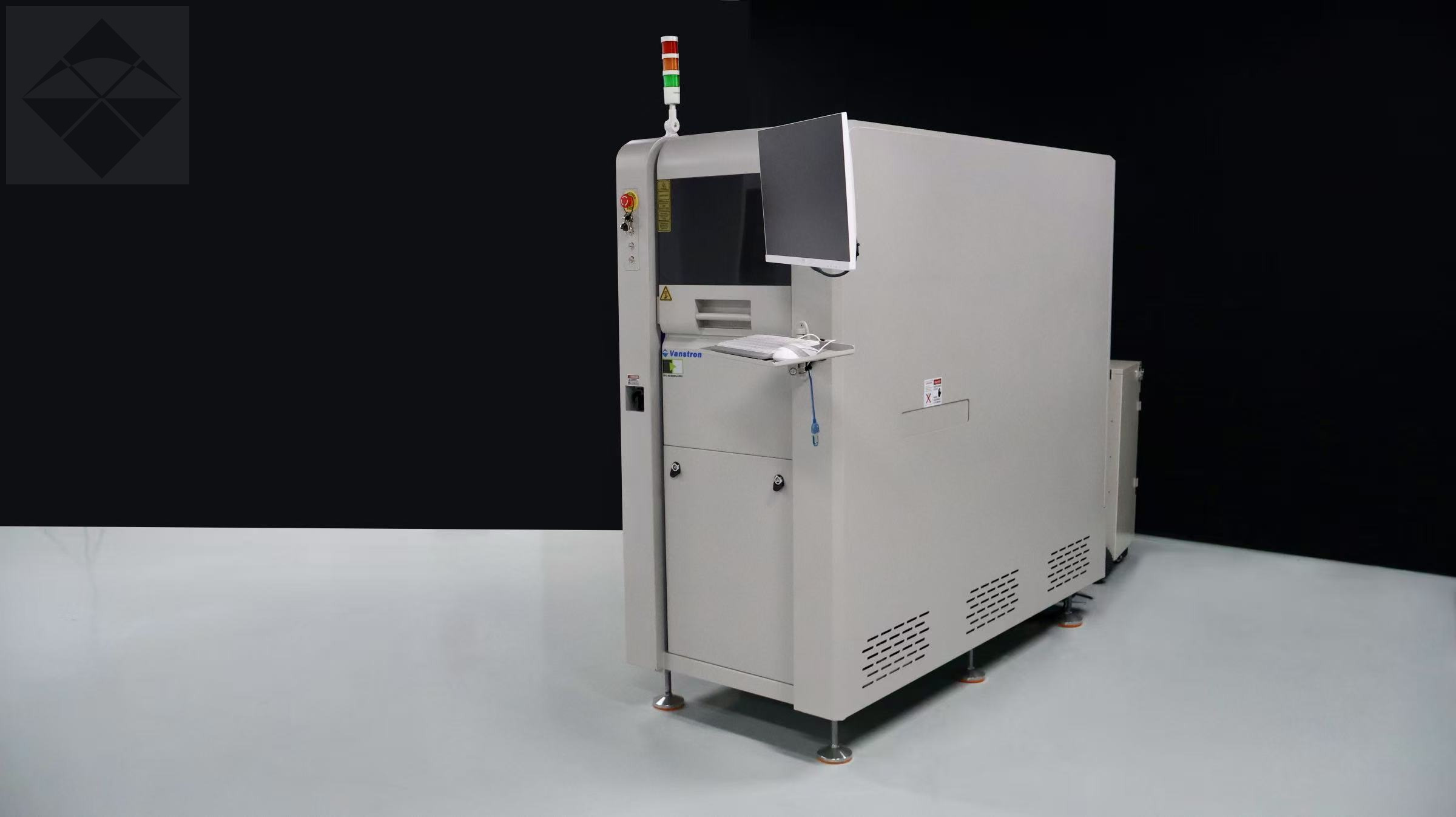

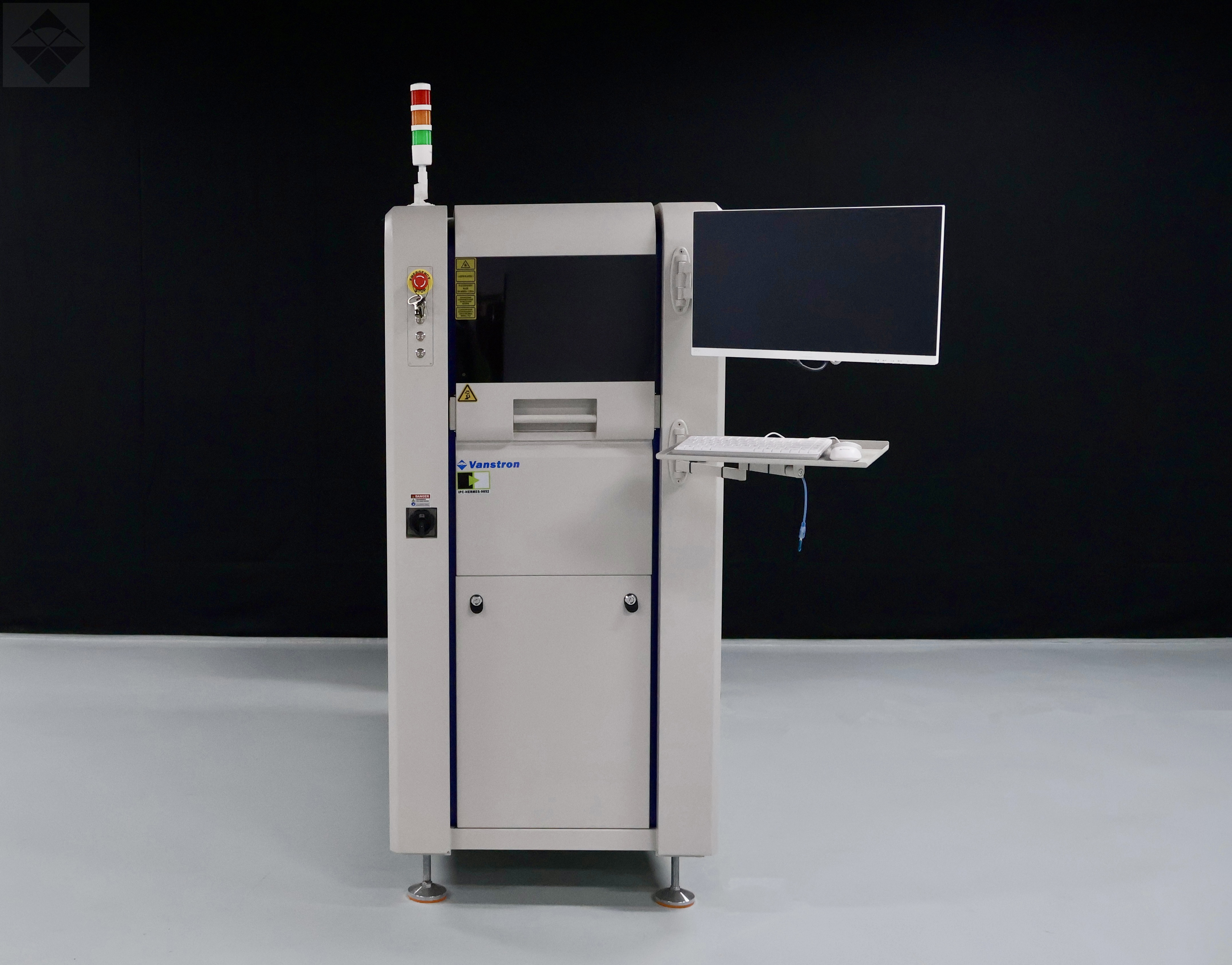

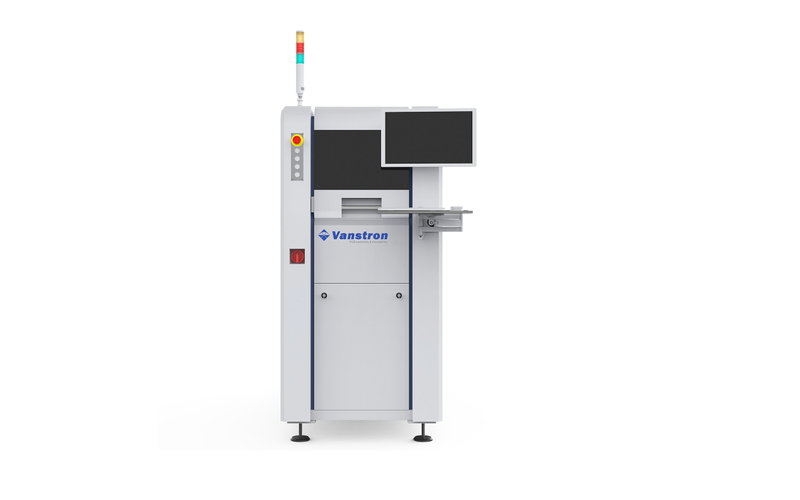

Système de marquage laser en ligne de haute précision pour la traçabilité SMT et PCB
La machine de marquage laser en ligne de Vantron est conçue pour un marquage à haut débit et sans contact sur les PCB et les composants SMT dans des lignes de production entièrement automatisées. Conçu avec une empreinte compacte et une compatibilité IPC-Hermes 9852, il s'intègre de manière transparente dans les usines intelligentes modernes, offrant une traçabilité, une assurance qualité et une personnalisation flexible.
Marquage à grande vitesse: équipé d'un système laser GALVO haute performance (CO₂ / UV / Fibre en option), capable de marquer du texte, des codes de matrice de données 2D, des codes à barres et des logos en quelques secondes.
Grande zone de marquage: prend en charge jusqu'à 355 mm x 330 mm Zone de marquage avec axe Z ajusté automatiquement pour accueillir le warpage de la planche ou une épaisseur variable.
Intégration intelligente: compatibilité complète avec IPC-Hermes 9852 et communication RS-485 en option pour l'ajustement automatique de la largeur et le contrôle maître central.
Alignement de la vision (facultatif): le système de caméra CCD intégré garantit un positionnement de marque précis et une vérification du code en temps réel.
Plateforme en plusieurs étapes (en option): Disponible en configurations en 2 étapes ou en 3 étapes pour le chargement, le marquage et le déchargement simultanés, le débit et la minimisation des temps d'arrêt.
Sécurité et fiabilité: conception conforme à CE avec enceinte laser de classe 1, refroidissement de qualité industrielle et architecture ESD-SAFE.
Interface conviviale: logiciel intuitif avec gestion de recettes, stockage de fichiers de traçabilité et capacités de support à distance.
Numéro de série PCB et marquage de code 2D
Tradabilité des produits et contrôle de la qualité
Gravure du logo et du lot
Intégration SMT Line MES
Système de marquage laser en ligne de haute précision pour la traçabilité SMT et PCB
La machine de marquage laser en ligne de Vantron est conçue pour un marquage à haut débit et sans contact sur les PCB et les composants SMT dans des lignes de production entièrement automatisées. Conçu avec une empreinte compacte et une compatibilité IPC-Hermes 9852, il s'intègre de manière transparente dans les usines intelligentes modernes, offrant une traçabilité, une assurance qualité et une personnalisation flexible.
Marquage à grande vitesse: équipé d'un système laser GALVO haute performance (CO₂ / UV / Fibre en option), capable de marquer du texte, des codes de matrice de données 2D, des codes à barres et des logos en quelques secondes.
Grande zone de marquage: prend en charge jusqu'à 355 mm x 330 mm Zone de marquage avec axe Z ajusté automatiquement pour accueillir le warpage de la planche ou une épaisseur variable.
Intégration intelligente: compatibilité complète avec IPC-Hermes 9852 et communication RS-485 en option pour l'ajustement automatique de la largeur et le contrôle maître central.
Alignement de la vision (facultatif): le système de caméra CCD intégré garantit un positionnement de marque précis et une vérification du code en temps réel.
Plateforme en plusieurs étapes (en option): Disponible en configurations en 2 étapes ou en 3 étapes pour le chargement, le marquage et le déchargement simultanés, le débit et la minimisation des temps d'arrêt.
Sécurité et fiabilité: conception conforme à CE avec enceinte laser de classe 1, refroidissement de qualité industrielle et architecture ESD-SAFE.
Interface conviviale: logiciel intuitif avec gestion de recettes, stockage de fichiers de traçabilité et capacités de support à distance.
Numéro de série PCB et marquage de code 2D
Tradabilité des produits et contrôle de la qualité
Gravure du logo et du lot
Intégration SMT Line MES
• Reconnaissance fiduciaire |
• Marquage latéral simple / double (facultatif) |
• Vérification de la qualité de code-barres 2D. |
• Marquer le positionnement CPK> 1,67 |
• Reconnaissance de la mauvaise marque |
• Mode de marquage / marquage de groupe |
• Marquage anti-seconde |
• Extraction de fumées (facultative) |
• Éclairage RVB (facultatif) |
• Disponible pour marquer sur des PCB de différentes couleurs, y compris le vert, le blanc, le rouge, le noir, le violet, le bleu. |
• Connexion MES / ERP (facultative) |
• CO2 Laser Head Lifetime: 25000 heures / UV Laser Head Lifetime: 15000 heures / laser en fibre: 50000 heures |
• Marquage à double côté / marquage latéral simple |
• Reconnaissance fiduciaire |
• Marquage latéral simple / double (facultatif) |
• Vérification de la qualité de code-barres 2D. |
• Marquer le positionnement CPK> 1,67 |
• Reconnaissance de la mauvaise marque |
• Mode de marquage / marquage de groupe |
• Marquage anti-seconde |
• Extraction de fumées (facultative) |
• Éclairage RVB (facultatif) |
• Disponible pour marquer sur des PCB de différentes couleurs, y compris le vert, le blanc, le rouge, le noir, le violet, le bleu. |
• Connexion MES / ERP (facultative) |
• CO2 Laser Head Lifetime: 25000 heures / UV Laser Head Lifetime: 15000 heures / laser en fibre: 50000 heures |
• Marquage à double côté / marquage latéral simple |
Modèle | S-330 | S-460 | S-600 | |
Taille du PCB (l * w) | 50x50mm-355x330 mm | 50x50mm-500x460 mm | 50x50mm-600x460 mm | |
Doubler | Autorisation | Supérieur: 25 mm et plus de 25 mm | ||
Épaisseur de PCB | 0,6 mm-6 mm | |||
Hauteurs de transport | 900 +/- 50 mm (ou spécifier) | |||
Direction de flux | De gauche à droite, de droite à gauche (selon la demande des clients) | |||
Tête laser | Type laser | CO2,10W / UV, 5W / 10W / Fibre Laser 20W | ||
Vague | CO2 laser10.6um / laser UV 355 nm / laser fibre 1064 nm | |||
Niveau laser | Classe 1 | |||
Marquer max. taille | CO2: 70 * 70 mm; Min. 1,2 mm * 1,2 mm UV: 90 * 90 mm; Min.:0,7 mm*0,7 mm Fibre: 70 * 70 mm; Min. 1,2 mm * 1,2 mm | |||
Type de caractère | 1d Barcode (Code39, Code128, ITF, 2OF5, NW7, Jan) Code 2D (code QR, Code micro QR, ECC200 DATAMATRIX, GS1 DATAMATRIX) Databar (GS1 Databar tronqué, empilé et limité) | |||
Données graphiques | Image du logo (logo client, données CAO, formats BMP / JPEG / PNG / TIF) | |||
Modèle | S-330 | S-460 | S-600 | |
Taille du PCB (l * w) | 50x50mm-355x330 mm | 50x50mm-500x460 mm | 50x50mm-600x460 mm | |
Doubler | Autorisation | Supérieur: 25 mm et plus de 25 mm | ||
Épaisseur de PCB | 0,6 mm-6 mm | |||
Hauteurs de transport | 900 +/- 50 mm (ou spécifier) | |||
Direction de flux | De gauche à droite, de droite à gauche (selon la demande des clients) | |||
Tête laser | Type laser | CO2,10W / UV, 5W / 10W / Fibre Laser 20W | ||
Vague | CO2 laser10.6um / laser UV 355 nm / laser fibre 1064 nm | |||
Niveau laser | Classe 1 | |||
Marquer max. taille | CO2: 70 * 70 mm; Min. 1,2 mm * 1,2 mm UV: 90 * 90 mm; Min.:0,7 mm*0,7 mm Fibre: 70 * 70 mm; Min. 1,2 mm * 1,2 mm | |||
Type de caractère | 1d Barcode (Code39, Code128, ITF, 2OF5, NW7, Jan) Code 2D (code QR, Code micro QR, ECC200 DATAMATRIX, GS1 DATAMATRIX) Databar (GS1 Databar tronqué, empilé et limité) | |||
Données graphiques | Image du logo (logo client, données CAO, formats BMP / JPEG / PNG / TIF) | |||
