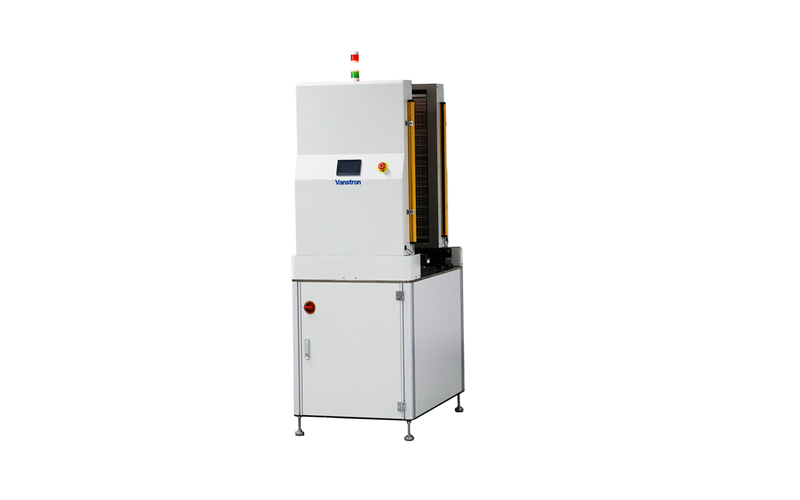

Vertikální vyrovnávací dopravník pro PCB v SMT Line

Aplikace:

Tato vertikální vyrovnávací paměť je navržena tak, aby měla funkci jako LIFO, nakladač, vykládač, průchod, ng OK funkce, které lze lokalizovat mezi stroji SMT, aby se zlepšila pracovní účinnost vyrovnávací pamětí.

Metoda komunikace: RS-485 + komunikace smema

Vyrovnávací paměť se skládá z vertikálního vyrovnávací paměti a 700 mm dopravník a je umístěn do linky, aby vyvážil tok desky v režimu LifO vyrovnávací paměti, působí jako rozdělovač linky v nakladači nebo režimu vykládky nebo odlučovače dobré/špatné desky ve spuštěném režimu. Nastavení šířky, pracovní režim a další funkce jsou přístupné z jednotky pro ovládání rukou, díky které je jednotka snadno spravována.

V režimu LIFO jsou desky přijímány z předchozího stroje a jsou vyrovnány, když je následující stroj obsazen. Deska je snížena z vyrovnávací paměti a přepravena do následujícího stroje, jakmile bude připravena.
V režimu nakladače může být maximálně 20 desek načteno ručně do vyrovnávací paměti, aby se následnému stroji poskytl konstantní tok desky v režimu vykládky, maximálně 20 desek přijatých z předchozího stroje je uloženo v vyrovnávací paměti pro ruční odstranění. Ve spuštěném režimu jsou desky signalizované jako špatné (ng) z předchozího stroje uloženy v vyrovnávací paměti pro ruční odstranění, zatímco dobré desky pokračují v řádku k následujícímu stroji.
