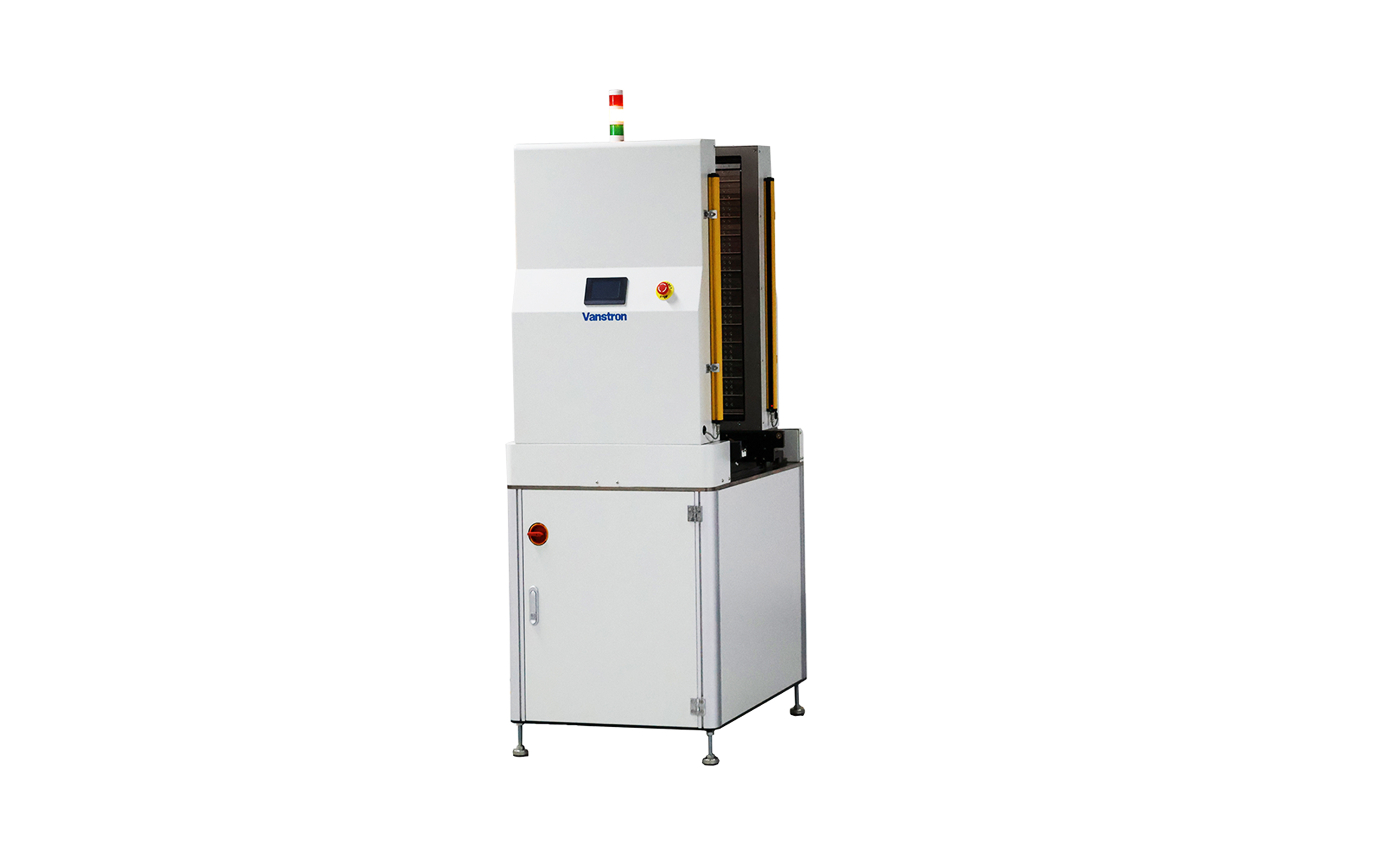

نوار نقاله بافر عمودی سنگین برای PCB در خط SMT

نوار نقاله بافر عمودی سنگین برای PCB در خط SMT

برنامه:

این بافر عمودی به گونه ای طراحی شده است که عملکردی به عنوان Lifo ، Loader ، Unloader ، Pass از طریق توابع OK ، که می تواند بین دستگاه های SMT قرار داشته باشد ، برای بهبود راندمان کار با بافر قرار دارد.

روش ارتباطی: RS-485 + ارتباطات SMEMA

بافر از یک بافر عمودی و یک نقاله 700 میلی متری تشکیل شده است و در خط قرار می گیرد تا جریان تخته را در حالت بافر Lifo تعادل برقرار کند ، به عنوان یک تقسیم کننده خط در حالت لودر یا تخلیه یا جداکننده صفحه خوب/بد در حالت تحریک شده عمل کنید. تنظیم عرض ، حالت کار و سایر کارکردها از واحد کنترل دستی دسترسی دارند و این باعث می شود واحد به راحتی مدیریت شود.

در حالت LIFO ، تابلوها از یک دستگاه قبلی دریافت می شوند و هنگام اشغال دستگاه بعدی بافر می شوند. یک تخته از بافر پایین می آید و به محض آماده شدن به دستگاه بعدی منتقل می شود.
در حالت لودر ، حداکثر 20 تخته را می توان به صورت دستی در بافر بارگیری کرد تا دستگاه بعدی را با یک جریان ثابت در حالت تخلیه ، حداکثر 20 تخته دریافت شده از دستگاه قبلی فراهم کند ، برای حذف دستی در بافر ذخیره می شود. در حالت تحریک شده ، تخته هایی که به عنوان بد (NG) از دستگاه قبلی سیگنال می شوند ، برای حذف دستی در بافر ذخیره می شوند ، در حالی که تابلوهای خوب از خط به دستگاه بعدی ادامه می یابد.

برند:
وانتنسترون

در دسترس بودن:



پرسیدن به سبد اضافه کنید صادرات PDF

توضیح محصول

ویژگی

• سطح حمل و نقل هیئت مدیره: 900 میلی متر +/- 50 میلی متر

• طول تخته: 100 - 620 میلی متر

• عرض تخته: 50 - 510 میلی متر

• حداقل ضخامت هیئت مدیره: 0.7 میلی متر (0.028 ')

• حداکثر. وزن هیئت مدیره: 5 کیلوگرم (6.6 پوند)

• حداکثر. وزن تخته ترکیبی در بافر: 100 کیلوگرم

• ترخیص کالا از گمرک قطعات: 45 میلی متر

• کمپانی اجزای سازنده: 25 میلی متر

• ترخیص کالا از گمرک لبه: 4 میلی متر

• ولتاژ: 100 - 240 VAC ، 50/60 هرتز

• حداکثر. مصرف برق: 0.3 کیلووات ساعت

• تأمین هوا: 5-10 بار ، 200 لیتر در ساعت (70-140 psi ، 0.12 cfm)

• تنظیم خودکار عرض

• واحد کنترل عرض خودکار

• برای گزینه های بیشتر به راهنمای سفارش مراجعه کنید

• رابط SMEMA

• فشار هوا: 4-5kgf/cm2

• ارتباطات ماشین: رابط SMEMA

ارتفاعات انتقال	900 میلی متر +/- 50 میلی متر
جهت انتقال	چپ به راست
سمت عمل	جلو ماشین
راه آهن ثابت	جلو ماشین
رابط	سما
کمربند نقاله	کمربند مسطح ESD
پشتیبانی از لبه PCB	4 میلی متر
ترخیص اجزای مجاز	45 میلی متر برتر و 25 میلی متر
فاصله شکاف	70 میلی متر
ظرفیت سهام	10 عدد
عرضه هوا	4-6 بار
امنیت	گواهینامه های CE
کنترل کردن	PLC
ولتاژ	220V/ 110V ، تک فاز ، 50-60Hz

مشخصات

مدل	حداکثر PCB (L *W) MM	min.pcb (l*w) mm	حداقل ضخامت تخته
VB-510-20XL	620*510	50*50	0.6mm-6mm

اختیاری شماره 1	گزینه های ارتباطی RS-485 (تنظیم خودکار عرض-دنبال کردن من)
اختیاری شماره 2	تنظیم عرض موتوری
اختیاری شماره 3	گزینه های نرم افزار Master Center با ارتباطات اترنت (تنظیم خودکار عرض)
اختیاری شماره 4	ارتباطات IPC Hermes (تنظیم خودکار عرض)
اختیاری شماره 5	Ethernet TCP/IP Communicate (تنظیم خودکار عرض)
